AGV物流機器人專用讀碼器

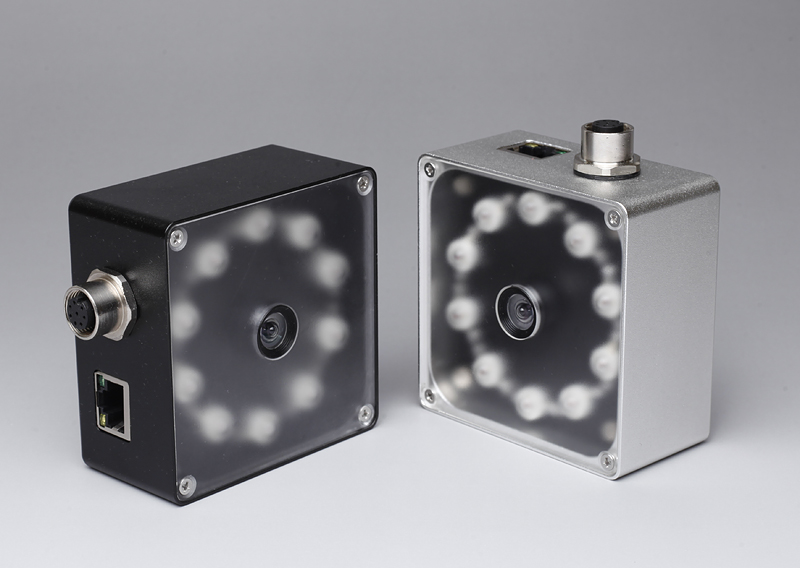

AGV機器人專用2D讀碼器
目前主要是對Data Matrix型ECC200碼和QR碼進行識別，識別速度快，精度高，同時能把2D碼在采集圖像中的位置精確給出來。成功應用AGV小車的機器視覺引導。在AGV應用中，相機已經調配了2通道LED白色光源，同時可以進行連續和外觸發采集。應用于AGV小車2D碼視覺引導領域的優勢：
1.?高速采集，通過全局快門感光芯片進行圖像采集，能達到運動中清晰捕獲2D碼圖像
2.?高速嵌入式識別，相機內部直接進行識別結果輸出，單張2D碼識別時間10MS~20MS
3.?可以進行圖像中多個2D碼的定位和識別
4.?輸出結果多樣化，可以包含了2D碼的方向信息，坐標信息，同時包含了識別結果。
5.?整套識別系統包含了智能相機、環形光源和工業鏡頭，相機能直接進行光源亮度的軟件調節
6.?輸出接口多樣化，可以通過網絡輸出識別結果和坐標，也可以通過串口輸出，支持PLC的MODBUS協議。相機硬件結構穩定，防護等級IP65.
7.讀碼器是完全的獨立運行機,在設定好工作模式后，相機可以自啟動后按工作模式獨立運行，比如連續抓圖和識別，當有識別結果時，通過串口輸出數據。
8.?相機集成了白色或者紅外光源，光源亮度可以通過相機軟件內部調節。
9.?相機支持各種工作距離安裝，根據工作距離和抓拍視野來選擇相應的工業鏡頭。
| 2D讀碼器系列 | SuperHD-S36 | SuperHD-S120 |
| 像素大小(H×V) | 752×480 | 1280×960 |
| 傳感器光學尺寸 | 1/3-inch | 1/3-inch |
| 像素尺寸 | 6.0×6.0 | 3.75×3.75 |
| 全幅幀率 | 50 | 30 |
| 快門方式 | 全局快門單色CMOS | 全局快門單色CMOS |
| 相機輸出接口 | 10/100M以太網自適應；TCP/IP協議；FTP協議； | |
| 其他通訊接口 | RS232串口可以與PLC或者其他串口設備相連 | |
| 圖像采集方式 | 軟件觸發采集、外部IO觸發采集、連續采集識別 | |
| 輸入輸出IO | 2通道隔離輸入、2通道隔離輸出 | |
| 存儲 | 8MByte線性Flash存儲；8~32GByte SD卡存儲 | |
| 其他功能 | 實時時鐘、看門狗、遠程復位、光源亮度可以軟件調節、光源只有抓拍時才閃 | |
| 電源及功耗 | 相機功耗: 24V/200MA;?光源功耗：24V/500MA | |
| 工作溫度 | 零下20度到零上65度 |

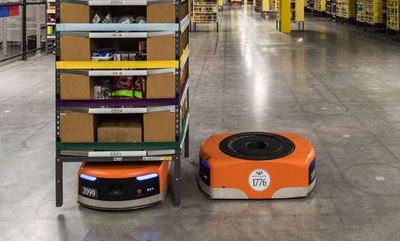

在自動化的物流工廠，類似于亞馬遜的KIVA自動運貨機器人，都是靠AGV去讀取地面的2D碼來進行小車軌跡引導和貨物的，海天視覺的專用讀碼器正好滿足了這個需求。
