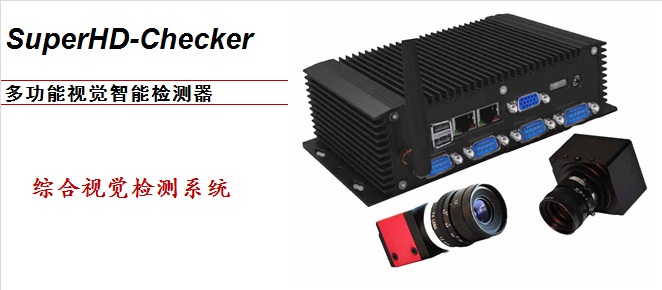

n??概述

SuperHD-Checker是綜合的機器視覺檢測系統，它集成了高速處理能力的CPU，集成了多路USB相機、網絡相機的接口，內部集成有功能強大的機器視覺檢測算法，可以與各類工業控制器進行協議連接。是不可多得的綜合檢測方案平臺。在工業檢測和自動化控制系統中廣泛應用。

n??特點

w?高性能的綜合性硬件平臺，工業級設計;

w?內部CPU分為高速8核TMS320C6678 DSP處理器和Intel X86平臺

w?強大的內存運行速度和容量(4G DDR3)；高速的固態硬盤存儲；

w?多路USB接口、百兆網和千兆網接口，可以連接本公司的各類工業相機

w?檢測器配有多路串口，可以連接PLC、工業機器人、組成CAN總線等；

w?檢測器可以選配無線傳輸和外擴3G網絡傳輸信號

w?檢測器包含了VGA顯示輸出接口和HDMI顯示接口

w?內部嵌入了穩定的操作系統諸如BIOS、Linux以及嵌入式Windows系統

w?高低溫穩定運行；看門狗電路保證硬件的穩定性。

n??規格

型號	SuperHD-Checker
主CPU	TMS320C6678?或者?Intel x86，?2G的主CPU頻率
內存	1G~4G的DDR3高速運算內存
外設接口	USB2.0接口、百兆網接口、千兆網接口
顯示接口	VGA接口、HDMI接口
工業接口	多路串行COM接口
I/O	多路光耦隔離的輸入輸出IO
連接USB相機	USB接口可以最多連接1~4臺USB2.0工業相機
連接千兆網相機	可以最多連接1~4臺千兆網接口工業相機
可增加外擴接口	無線傳輸、3G傳輸、SD卡接口
優勢	運算速度快、高穩定性、高集成度、高靈活性
內部操作系統	DSP的Bios操作系統、嵌入式Linux操作系統、嵌入式Windows系統
電源	12VDC; 2A；無風扇穩定運行
功耗	24W
外形尺寸	190mm×100mm×55mm(長度×寬度×高度)
溫度	零下20度到零上65度工作
認證	抗雷擊；抗輻射；抗靜電。同時對外輻射符合標準
相機內部可集成算法程序	相機內部程序可以集成基本的模板匹配、灰度計算、尺寸測量、面積計算、計數計量、復雜的條碼識別、通用定位、字符識別、表面缺陷檢測、OCV驗證等等 各類工業機器視覺檢測算法。

n??聯系方式

海天視覺(北京)科技有限公司

??? 公司地址：北京市豐臺區萬柳橋甲3號寶隆大廈2-808

公司電話：010-63383059??18600639420?13011142323?張先生

公司傳真：010-63383059

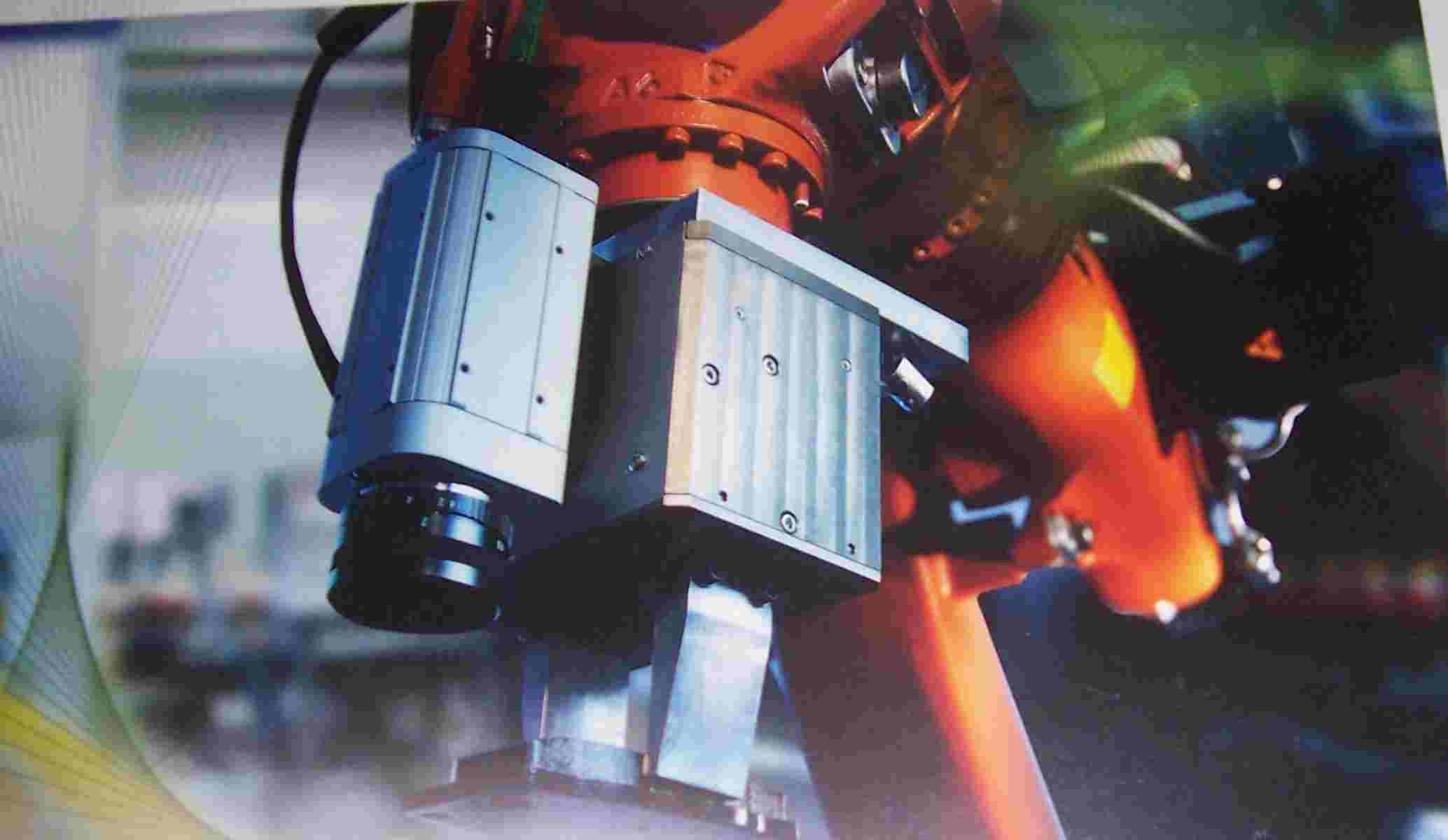

海天視覺SuperHD-S系列智能工業相機，嵌入定位和目標識別程序后，可以成為一臺標準的通用定位智能相機。它可以獨立于PC穩定運行，廣泛應用于目標識別和目標跟蹤系統。?集成了通用模板匹配和定位的相機大量被應用于生產線上的工件定位、工業機器人的準確抓取。對于需要定位的零件和特征來說，通用定位智能相機是視覺檢測處理量最大和最為可靠的工具。?通用定位智能相機采用了圖形匹配的算法，算法不受特定灰度級別的限制，不管物體角度、大小和形狀如何變化都能準確地找到該物體，這種方法使得工作能力得到非常大的提高。

通用定位智能相機特點：

1. 分辨率640 x 480, 752 x 480或1280 x 1024像素
2. 可連接外部光源
3. 匹配和定位精度高，速度快
4. 定位精度能達到20um
5. 以太網，RS232，可編程數字輸入/輸出接口
6. 外部觸發、自動觸發
7. FTP上傳、SD卡存儲
8.
9. 型號明細如下：

?????1，指紋/掌紋采集儀工作原理

指紋/掌紋采集儀是利用人的指紋或掌紋具各不相同的特點進行身份識別的一種精密電子儀器，工作原理包括采集指紋圖像、提取指紋特征、保存數據和進行指紋比對四個功能。其中讀取指紋圖像是指紋采集器最基本最重要的功能。通過利用手指指紋凹凸不平的紋形來進行成像，而指紋/掌紋采集的過程本質上是指紋/掌紋成像的過程，根據成像量值利用不同算法的圖像處理算法來繪成指紋圖像，然后再次指紋圖像基礎上通過指紋識別算法軟件來進行指紋特征的提取和指紋特征碼的比對。

2，海天視覺指紋/掌紋采集儀

海天視覺指紋/掌紋采集儀采用USB接口或千兆網接口；采集圖像大小指紋為30萬像素和130萬像素，掌紋為1000萬像素；照明方式從紅外光、紅光、綠光到白光都有，同時可以根據光學的要求進行采集電路和照明電路板的訂制。指紋采集從電路設計到光學設計，都符合公安部的特殊要求，達到500DPI的要求，完美的圖像一直引領業界，照明和光學的緊密結合，能達到高標準的明場和暗場的指紋圖像。

指靜脈采集儀

1、靜脈采集儀的原理

靜脈識別原理是根據手指血液中的血紅素吸收紅外線光的特質，用小型攝像機照著血管的陰影處攝出圖像來實現識別的，對人體無任何傷害。此技術是目前生物識別最先進、最穩定、最方便、最迅速的生物識別技術。會計人員職業生涯中所參加的考試較多，會計行業誠信建設進程越來越快，通過此項技術可以有效加強有關考試管理，提高效率，驗證從業資格，提升行業管理質量，促進誠信建設等。

2、海天視覺指脈采集儀

海天視覺根據客戶的需要在指紋采集儀的基礎上開發出指靜脈和掌靜脈的采集方案。?采用了靈敏度很高的單色CMOS傳感器，通過對820nm紅外燈穿過的手指的采集，能達到很好的靜脈效果。歡迎對指靜脈方案有興趣的公司聯系。

概述

SuperHD-S036高速智能工業相機集成了高靈敏度CMOS感光芯片；高速處理數字信號處理器、Flash和SD卡存儲；RS232和RS485串行通信接口。高速相機可以獨立運行，穩定的程序保證，可以用作各類一維碼、二維碼的識別；用于工業高速檢測；相機內部帶識別算法。

n??特點

w???36萬像素CMOS感光芯片，型號為MT9V034，全局快門保證高速抓拍；

w???集成高速數字信號處理器；相機內部可以集成識別算法

w???64M內存作程序運行；8MFlash存儲程序和配置參數；

w???可選配4G、8G、16G SD卡用于斷網保存數據等特殊情況

w???百兆網絡傳輸；TCP/IP協議；UDP協議；FTP協議；相機可以自行運行；

w???RS232和RS485串行通訊接口；可以連接各類車檢器和雷達；以及PLC控制

w???4路輸入觸發信號，2路隔離閃光燈控制

w???集成的RS485防雷、網絡防雷和電源輸入防雷及防靜電措施；

w???高低溫穩定運行；看門狗電路保護適合室外不間斷運行。

n??規格

型號	SuperHD-S036
圖像傳感器	1/3-inch CMOS彩色/單色圖像傳感器?MT9V034
有效像素數	752(H)?×?480(V)
像素尺寸	6.0μm×6.0μm/Pixel
掃描方式	逐行全幀掃描?;全局快門
幀速率	60幀/S
A/D	10bit ADC轉換；可調節LUT表轉換為8位
處理器	高速數字信號處理器
內存	64M
Flash & SD卡存儲	8M Nor Flash?和?可選配的8G/16G SD卡
網絡通訊	10M/100M以太網自適應，支持斷網續連和重連
串行通訊	RS232和RS485接口；
I/O	2路輸入觸發信號，3路TTL/ PLC輸出控制信號
自動功能	自動增益；自動曝光；
圖像格式	Mono8格式；YUV格式；RGB格式；JPEG格式
電源	12VDC; 300mA
功耗	3.6W
鏡頭卡口	C-Mount
外形尺寸	80mm×80mm×47mm(長度×寬度×高度)

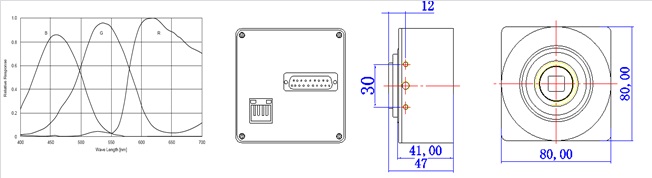

n??光譜特性和相機尺寸

n??D-Sub線纜定義

n??聯系方式

海天視覺(北京)科技有限公司

公司地址：北京市豐臺區萬柳橋甲3號寶隆大廈2-808

公司電話：010-63383059??18600639420?13011142323?張先生

公司傳真：010-63383059

?

n??概述

SuperHD-S130高速智能工業相機集成了高靈敏度CMOS感光芯片；高速處理數字信號處理器、Flash和SD卡存儲；RS232和RS485串行通信接口。高速相機可以獨立運行，穩定的程序保證，可以用作各類一維碼、二維碼的識別；用于工業高速檢測；相機內部帶識別算法。

n??特點

w???130萬像素單色CMOS感光芯片，型號為MT9m001;

w???集成高速數字信號處理器；相機內部可以集成識別算法

w???64M內存作程序運行；8MFlash存儲程序和配置參數；

w???可選配4G、8G、16G SD卡用于斷網保存數據等特殊情況

w???百兆網絡傳輸；TCP/IP協議；UDP協議；FTP協議；相機可以自行運行；

w???RS232和RS485串行通訊接口；可以連接各類車檢器和雷達；以及PLC控制

w???4路輸入觸發信號，2路隔離閃光燈控制

w???集成的RS485防雷、網絡防雷和電源輸入防雷及防靜電措施；

w???高低溫穩定運行；看門狗電路保護適合室外不間斷運行。

n??規格

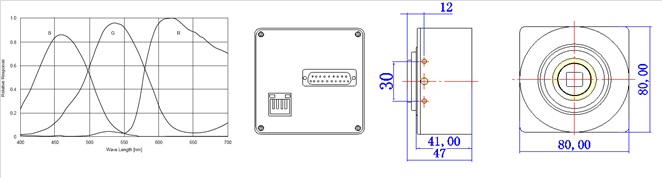

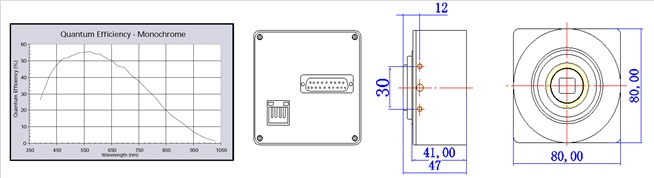

n??光譜特性和相機尺寸

n??D-Sub線纜定義

n??聯系方式

海天視覺(北京)科技有限公司

公司地址：北京市豐臺區萬柳橋甲3號寶隆大廈2-808

公司電話：010-63383059??18600639420?13011142323?張先生

公司傳真：010-63383059

??

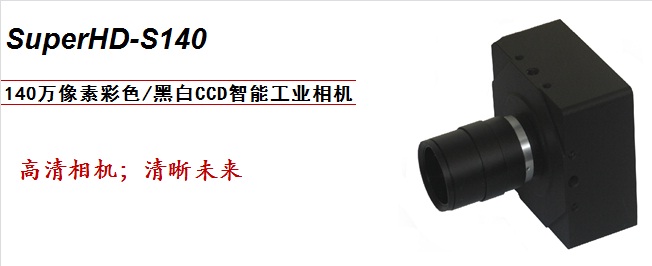

n? 概述

SuperHD-S140高速智能工業相機集成了高靈敏度CCD感光芯片；高速處理數字信號處理器、Flash和SD卡存儲；RS232和RS485串行通信接口。高速相機可以獨立運行，穩定的程序保證，可以用作各類一維碼、二維碼的識別；用于工業高速檢測；相機內部帶識別算法。

n? 特點

w?? 140萬像素彩色/單色CCD感光芯片，型號為ICX205AK/AL;????

w?? 集成高速數字信號處理器；相機內部可以集成識別算法

w?? 64M內存作程序運行；8MFlash存儲程序和配置參數；

w?? 可選配4G、8G、16G SD卡用于斷網保存數據等特殊情況

w?? 百兆網絡傳輸；TCP/IP協議；UDP協議；FTP協議；相機可以自行運行；

w?? RS232和RS485串行通訊接口；可以連接各類車檢器和雷達；以及PLC控制

w?? 4路輸入觸發信號，2路隔離閃光燈控制

w?? 集成的RS485防雷、網絡防雷和電源輸入防雷及防靜電措施；

w?? 高低溫穩定運行；看門狗電路保護適合室外不間斷運行。

n? 規格

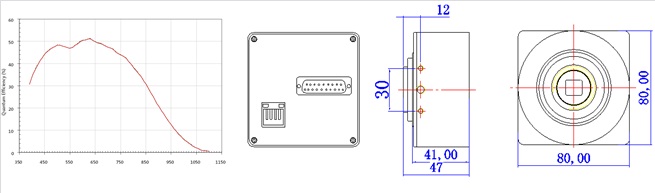

n? 光譜特性和相機尺寸

n? D-Sub線纜定義

n? 聯系方式
